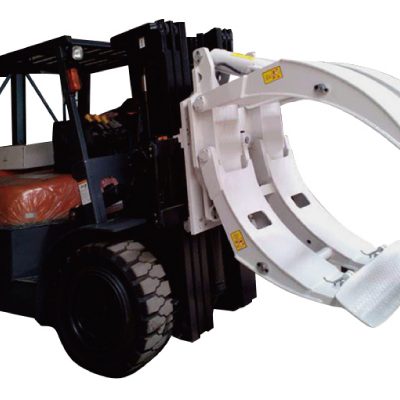

20h Paper Roll Clamp,25f Paper Roll Clamp,30h Paper Roll Clamp,60g Paper Roll Clamp

Iespējas

1.Hidrauliskās sistēmas: galvenais vadības vārsts slodzē, lai uzturētu vārstu, ieved importētos produktus; roņi ir importēti izstrādājumi; augstspiediena šļūtene ar konusa blīvējumu, augstas veiktspējas šļūtene.

2.Konstrukcijas daļas: kreisā un labā puse ar Q460 augstas veiktspējas tērauda plāksnēm un tiek veikts spiediens pēc vispārējās formas un korekcija; kanālu, vienlaikus izmantojot importēto produktu.

3.Mehāniskais izpildījums: iebūvēts sānu elements, jūs varat arī sasniegt iespīlēšanas / atvēršanas un sānu funkciju un labu redzi; papildu eļļas līnija var atbilst abu grupu prasībām.

Priekšrocības

1.Racionāli izstrādāta, kompakta struktūra, lieliska vadītāja redzamība, ērta vadīšana, uzlabo darba efektivitāti.

2.Plānais rokas profils un gludā rokas kontūra atvieglo ruļļa izlaušanos un ļauj cieši sakraut.

3.Saskaru spilventiņi ar integrētu liešanas struktūru, nodilumizturību un ilgu kalpošanas laiku. Kontaktu spilventiņu virsma ir saprātīga, nodrošina vislabāko iespīlējuma berzi.

4.Hidrauliskā cilindru vārstu aizturēšana nodrošina drošu tālsatiksmes pārvadājumu nostiprināšanu.

5.nepārtraukta 360 ° rotācija, jebkura bloķēšanas funkcijas leņķa pozīcija, pagriežot 90 ° vai 180 °.

6.Nominālā jauda ir aptuveni 3,5 ~ 4,5 tonnas, un mēs varam nodrošināt arī pielāgotu produktu bāzi uz jūsu īpašajām prasībām.

Video

Specifikācija

Jauda (Kilograms)	Rullē Diapazons (mm)	Kataloga pasūtījuma Nr.	Montāža Klase	Montāža Leņķis	Ilgi Roku Biezums (mm)	Īss Roku Garums (mm)	Ilgi Roku Biezums (mm)	Svars (Kilograms)	Efektīvs Biezums (mm)	Horizontāli Rīgas centrs Smagums (mm)
2700	360-1830	RCP35F-003B	III	0 °	1165	810	65	1289	218	353
2700	360-1830	RCP35F-003C	IV	0 °	1165	810	65	1289	218	353
2700	635-1830	RCF35F-004B	III	0 °	1165	810	65	1280	218	353
2700	635-1830	RCF35F-004C	IV	0 °	1165	810	65	1289	218	353
3500	250-1520	RCP35F-001B	III	0 °	1000	670	65	1190	218	320
3500	250-1520	RCP35F-001C	IV	0 °	1000	670	65	1199	218	320
3500	610-1520	RCF35F-002B	III	0 °	1000	670	65	1180	218	320
3500	610-1520	RCF35F-002C	IV	0 °	1000	670	65	1190	218	320
4000	250-1300	RCP35F-007B	III	0 °	875	575	65	1146	218	295
4000	250-1300	RCP35F-007C	IV	0 °	875	575	65	1155	218	295
4000	560-1300	RCF35F-008B	III	0 °	875	575	65	1137	218	295
4000	560-1300	RCF35F-008C	IV	0 °	875	575	65	1146	218	295
4100	250-1520	RCP45F-001C	IV	2 °	965	680	85	1294	198	310
4100	530-1520	RCF45F-002C	IV	2 °	965	680	85	1285	198	310
3400	360-1830	RCP45F-003C	IV	2 °	1105	815	85	1385	198	338
3400	660-1830	RCF45F-004C	IV	2 °	1105	815	85	1376	198	338
4500	250-1300	RCP45F-007C	IV	2 °	900	565	85	1242	198	284
4500	560-1300	RCF45F-008C	IV	2 °	900	565	85	1233	198	284

Piezīme

No iekrāvēja ražotāja iegūstiet iekrāvēja un tā piederumu faktisko ietilpību.
"A" fiksēts konstrukcijas rāmis un fiksēta veida tips, iekrāvējam nepieciešama divu komplektu papildu eļļas shēma.
"B" fiksēts konstrukcijas rāmis un fiksēta veida tips, iekrāvējam nepieciešama divu komplektu papildu eļļas shēma.
"C" rotējošs konstrukcijas rāmis un regulējams rokas tips, diviem komplektiem nepieciešama papildu eļļas shēma un magnētiskais vārsts, kas nepieciešami iekrāvējam.
Izmantojiet montāžas leņķi "0", ja kraušanas operācija ir lielāka par 6800 mm
Nodrošiniet nestandarta skavas plāksni pēc nepieciešamības.

Lūdzu, sazinieties ar HUAMAI pārdošanas pārstāvjiem

Hidrauliskā plūsma un spiediens

Modelis	Min.Hidrauliskā plūsma (L / min)	Rec. Hidrauliskā plūsma (L / min)	Maksimālā hidrauliskā plūsma (L / min)	Rec. Hidrauliskais spiediens (bārs)	Maks. Hidrauliskais spiediens (bārs)
RC20F	20	40	60	35	160
RC30F	20	40	60	35	160
RC40F	20	40	60	35	160

Rotator specifikācija

Modelis	Rotatora ātrums	Rotatora griezes moments
RC20F	5.2r/min@57L/min	9000N.M@160Bārs
RC30F	5.2r/min@57L/min	11000N.M@160Bārs
RC40F	4.1r/min@57L/min	9000N.M@160Bārs

Iespējas

Pielāgoti atvēršanas diapazoni
Novietota īsa roka vai fiksēta īsa roka
Sadalīt garo roku
Īpaši spilventiņi, gumijas spilventiņš, poliuretāna paliktnis

Pieteikums

Lieljaudas papīra ruļļu skavas ir izstrādātas, lai palīdzētu ērtāk un efektīvāk rīkoties ar smagajiem papīra ruļļiem. To var plaši izmantot spiestuvēs, papīrā, iesaiņojumā, noliktavās, printeros, laikrakstu izdevējos, citu veidu papīra pārstrādātājos dažādu veidu papīra ruļļos efektīvai izņemšanai un sakraušanai bez bojājumiem.

Īsa informācija

Izcelsmes vieta: Fujian, Ķīna (kontinentālā daļa)
Zīmols: HUAMAI
Modeļa numurs: RCP35F-001B
Produkta nosaukums: 20 stundu papīra ruļļa skava
Tips: RCP35F-001B
Montāžas klase: III
Montāžas leņķis: 0 °
Garās rokas biezums (mm): 1000mm
Īss rokas garums (mm): 670mm
Efektīvais biezums (mm): 218mm
Garās rokas biezums (mm): 65mm
Horizontālais smaguma centrs (mm): 320 mm
Svars: 1190kg
